Transformador para luz negra de 12 V con 555 y MOSFET
Este dispositivo permite encender un pequeño tubo fluorescente de 9 W de luz negra (ultravioleta) a partir de los 12 V del auto, por ejemplo para iluminar el tablero y lograr un efecto muy llamativo sobre las escalas e indicaciones que tienen pintura reactiva. Es, en el fondo, un pequeño inversor: convierte corriente continua de baja tensión en corriente alterna de alta tensión. En este post te explico cómo funciona, cómo calcular la frecuencia del oscilador y, muy importante, las precauciones de seguridad.

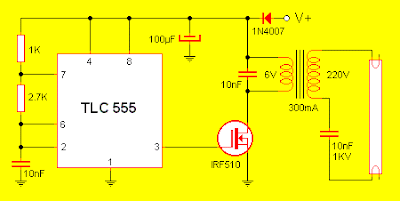

El esquema
Haz clic en la imagen para verla más grande.
.jpg)
Cómo funciona, bloque por bloque
1. Protección de entrada
Los 12 V del auto ingresan pasando por un diodo 1N4007, que impide el funcionamiento si se invierte accidentalmente la polaridad. El condensador de 100 µF filtra la alimentación.
2. Oscilador con TLC555
El integrado TLC555 (la versión CMOS del clásico 555) está conectado como astable: genera una onda cuadrada continua. Su frecuencia la fijan las resistencias de 1 kΩ (RA) y 2,7 kΩ (RB) y el condensador de 10 nF (C).
3. Etapa de potencia con MOSFET
La salida del 555 (pata 3) excita la compuerta del transistor IRF510, un MOSFET de canal N que funciona como interruptor: conecta y desconecta rápidamente el bobinado de baja tensión del transformador a masa.
4. Transformador elevador
El transformador convierte la onda cuadrada aplicada a su bobinado de baja tensión en una de mucha mayor magnitud en su bobinado de 220 V. El condensador de 10 nF en paralelo con el primario ayuda a suavizar los picos de conmutación, y el de 10 nF / 1 kV en serie con el tubo limita la corriente que circula por él una vez encendido.
Cálculo de la frecuencia del oscilador
Para un 555 en modo astable:
f = 1,44 / ((RA + 2·RB) · C)
Con los valores del esquema (RA = 1 kΩ, RB = 2,7 kΩ, C = 10 nF):
- RA + 2·RB = 1000 + 5400 = 6400 Ω
- 6400 · 0,00000001 = 0,000064
- f = 1,44 / 0,000064 ≈ 22 500 Hz
El ciclo útil es (RA + RB) / (RA + 2·RB) = 3700 / 6400 ≈ 58 %.
Aclaración importante: la descripción original de este circuito hablaba de una frecuencia de "aproximadamente 50 Hz", pero con los valores del dibujo el cálculo da unos 22 kHz. Los tubos fluorescentes trabajan muy bien en alta frecuencia (los balastos electrónicos funcionan en decenas de kHz), mientras que un transformador de núcleo de hierro común está diseñado para 50/60 Hz y tiene más pérdidas a frecuencias altas. Si te interesa trabajar cerca de 50 Hz, el condensador de temporización debería ser de unos 4,7 µF. Lo recomendable es medir la frecuencia real con un frecuencímetro u osciloscopio y probar cuál da mejor resultado con tu transformador.
Para profundizar en el 555, te recomiendo la guía temporizador NE555.
Lista de componentes
| Componente | Valor |
|---|---|
| Integrado | TLC555 (o NE555) |
| MOSFET | IRF510, con disipador |
| Transformador | Bobinado de baja tensión (el dibujo indica 6 V) a 220 V, 300 mA |
| Diodo | 1N4007 |
| Resistencias | 1 kΩ y 2,7 kΩ |
| Condensadores | 100 µF / 25 V, 10 nF (x2) y 10 nF / 1 kV |
| Tubo | Fluorescente de luz negra de 9 W |
| Fusible | En la línea de 12 V, acorde al consumo |
El texto original comentaba que el circuito funciona mucho mejor con un transformador de 10 V que con uno de 9 V, aunque es más difícil de conseguir. En cualquier caso, la relación de vueltas y la frecuencia determinan la tensión que llega al tubo, así que vale la pena experimentar.
⚠ Seguridad: aquí hay alta tensión
- Aunque se alimenta con 12 V, la salida del transformador genera cientos de voltios, y el arranque del tubo puede producir picos aún mayores. Una descarga puede ser peligrosa.
- Nunca toques el secundario, el condensador de 1 kV ni los terminales del tubo con el circuito encendido. Después de apagar, espera unos segundos a que se descarguen los condensadores.
- Monta todo en una caja aislada y usa cables con aislamiento adecuado para alta tensión.
- Instala un fusible en la entrada de 12 V.
- La luz ultravioleta de los tubos de "luz negra" es de baja intensidad, pero no es recomendable mirarla directamente durante mucho tiempo.
- En el auto, ubica el tubo de forma que no deslumbre ni distraiga al conductor, y revisa la normativa de tránsito sobre iluminación interior.
Solución de problemas
- El tubo no enciende: verifica que el 555 oscile (con un osciloscopio o un parlante pequeño a través de un condensador) y que el MOSFET conmute.
- El tubo parpadea o enciende débil: la tensión del secundario es insuficiente; revisa la relación de transformación del transformador y prueba ajustando la frecuencia.
- El MOSFET se calienta mucho: agrega disipador y revisa que la compuerta reciba una señal cuadrada limpia.
- El transformador zumba o se calienta: la frecuencia no es adecuada para su núcleo; prueba otros valores de C.
Preguntas frecuentes
¿Puedo usar un NE555 en lugar del TLC555?
Sí, con la misma fórmula. El TLC555 consume menos y conmuta más limpio, pero el NE555 entrega más corriente de salida.
¿Puedo encender un tubo más grande?
Se necesita un transformador y un MOSFET de mayor potencia. Mira el tubo fluorescente de 40 W para 12 V.
¿No es más fácil usar tiras LED UV?
Sí. Hoy las tiras LED ultravioleta de 12 V se conectan directamente al auto, consumen poco y no requieren alta tensión. Este circuito sigue siendo excelente para aprender cómo funciona un inversor.
Conclusión
Un 555 como oscilador, un MOSFET como interruptor y un transformador elevador forman un inversor sencillo capaz de encender un tubo de luz negra desde 12 V. Calcula la frecuencia con la fórmula del astable, verifica en la práctica cuál funciona mejor con tu transformador y trabaja siempre con precaución, porque en la salida hay alta tensión.
